| 熱電阻和熱敏電阻的外表區別及本質區別 |
| 信息來源： 熱電偶廠家 | 2024-05-17 點擊量： 6224 |
好多人看到熱電阻、熱電偶就發暈，兩者看上去沒有什么區別，里面內容也都差不多，感覺都是測溫度的，無形之中會(huì )給人產生誤區！其實看似簡單，里面溫度各不相同，用的材料也不同，為了大家能有一個較清晰的認知，下面瑞凌儀表為你講解熱電阻與熱電偶如何正確區分。
一、分度號區分
1、信號的性質，熱電阻本身是電阻，溫度的變化，使電阻產生正的或者是負的阻值變化；而熱耦，是產生感應電壓的變化，他隨溫度的改變而改變。
2、兩種傳感器檢測的溫度范圍不一樣，熱阻一般檢測0-150度溫度范圍（當然可以檢測負溫度），熱耦可檢測0-1000度的溫度范圍（甚至更高）所以，前者是低溫檢測，后者是高溫檢測。
3、從材料上分，熱阻是一種金屬材料，具有溫度敏感變化的金屬材料，熱耦是雙金屬材料，既兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。
4、PLC對應的熱電阻和熱電偶的輸入模塊也是不一樣的，這句話是沒問題，但一般PLC都直接接入4～20ma信號，而熱電阻和熱電偶一般都帶有變送器才接入PLC。要是接入DCS的話就不必用變送器了！熱電阻是RTD信號，熱電歐是TC信號！
5、熱電偶有J、T、N、K、S等型號，有比電阻貴的，也有比電阻便宜的，但是算上補償導線，綜合造價熱電偶就高了。熱電阻是電阻信號，熱電偶是電壓信號。
6、熱電阻測溫原理是根據導體（或半導體）的電阻隨溫度變化的性質來測量的，測量范圍為負00~500度，常用的有鉑電阻（Pt100、Pt10）、銅電阻Cu50（負50-150度）。
7、熱電偶是一種常見的溫度檢測傳感器，用于感測溫度工作原理是溫度變化其兩端電位大小不同；熱電阻也可以稱是一種熱敏傳感器，但其是隨溫度變化電阻發生變化。就這樣簡單了。
8、熱電偶測溫原理是基于熱電效應來測量溫度的，常用的有鉑銠——鉑（分度號S，測量范圍0~1300度）、鎳鉻——鎳硅（分度號K，測量范圍0~900度）、鎳鉻——康銅（分度號E，測量范圍0~600度）、鉑銠30——鉑銠6（分度號B，測量范圍0~1600度）表1所示。
表1
| 型號 | 分度號 | 允差等級 | |||
| Ⅰ級 | Ⅱ級 | ||||
| 允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
| WRP | S | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1300 | ||||
| WRQ | R | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1300 | ||||
| WRR | B | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1600 | ||||
二、查看區分
1、看標牌
標牌上標的有熱偶、熱阻等信息。
2、看接線盒接線
熱偶一般為兩根線，雙支的四根線；熱阻一般為三根線，雙支的六根線。單支熱阻有四根線的，也有少數兩根線的。
3、看接線板
在接線板上查看，有正負（補償導線也有正負）的是熱偶，沒有正負的是熱阻。
4、看內芯
熱電偶是2根不同材料的金屬絲，尾端焊接在一起；熱阻是2根相同材料的導線，尾端連接在一個感溫元件上。所以，從外觀上看，熱電阻的頭部有一個直徑明顯變大的部分，而熱電偶就沒有圖1所示。
5、看電阻
使用萬用表的電阻檔測量；正常情況下熱電偶的電阻很小，只有幾歐；熱電阻的電阻體在常溫下100多歐。
三、溫度區分
1、熱電阻和熱電偶測溫原理不同，熱電阻是通過電阻值隨著溫度變化而變化來測量溫度得。熱電偶是通過溫度變化時產生感應電壓的變化來測量溫度得。
2、熱電阻和熱電偶測溫范圍不一樣，熱電阻測溫范圍0-150度溫，熱電耦測溫范圍0-1000度。
3、熱電阻和熱電偶使用材料不同，熱電阻使用的是一種對溫度敏感的金屬，熱電偶使用的是兩種不同的金屬制成。
4、熱電阻比熱電偶精度高，650度以下一般用熱電阻，650度以上一般用熱電偶。
熱電偶是一種測溫度的傳感器，與熱電阻一樣都是溫度傳感器，但是熱電偶和熱電阻的區別主要在于：
一、信號的性質，熱電阻本身是電阻，溫度的變化，使電阻產生正的或者是負的阻值變化；而熱電偶，是產生感應電壓的變化，他隨溫度的改變而改變。

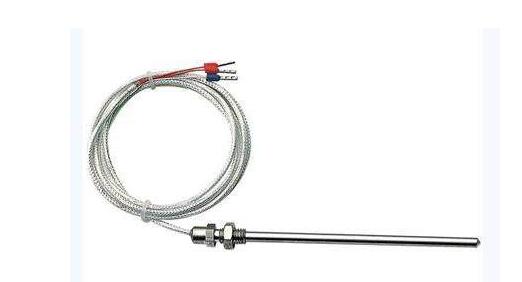

熱電偶
二、兩種傳感器檢測的溫度范圍不一樣，熱電阻一般檢測0-150度溫度范圍，最高測量范圍可達600度左右（當然可以檢測負溫度）。
熱電偶可檢測0-1000度的溫度范圍（甚至更高）所以，前者是低溫檢測，后者是高溫檢測。
三、從材料上分，熱阻是一種金屬材料，具有溫度敏感變化的金屬材料，熱電偶是雙金屬材料，既兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。
四、PLC對應的熱電阻和熱電偶的輸入模塊也是不一樣的，這句話是沒問題，但一般PLC都直接接入4～20ma信號，而熱電阻和熱電偶一般都帶有變送器才接入PLC。要是接入DCS的話就不必用變送器了！熱電阻是RTD信號，熱電偶是TC信號！
熱電阻
五、PLC也有熱電阻模塊和熱電偶模塊，可直接輸入熱電阻和熱電偶信號。
六、熱電偶有J、T、N、K、S等型號，有比電阻貴的，也有比電阻便宜的，但是算上補償導線，綜合造價熱電偶就高了。熱電阻是電阻信號,熱電偶是電壓信號。
七、熱電阻測溫原理是根據導體（或半導體）的電阻隨溫度變化的性質來測量的，測量范圍為負00~500度，常用的有鉑電阻(Pt100、Pt10)、銅電阻Cu50（負50-150度）。熱電偶測溫原理是基于熱電效應來測量溫度的，常用的有鉑銠——鉑（分度號S，測量范圍0~1300度）、鎳鉻——鎳硅（分度號K，測量范圍0~900度）、鎳鉻——康銅（分度號E，測量范圍0~600度）、鉑銠30——鉑銠6（分度號B，測量范圍0~1600度）。
