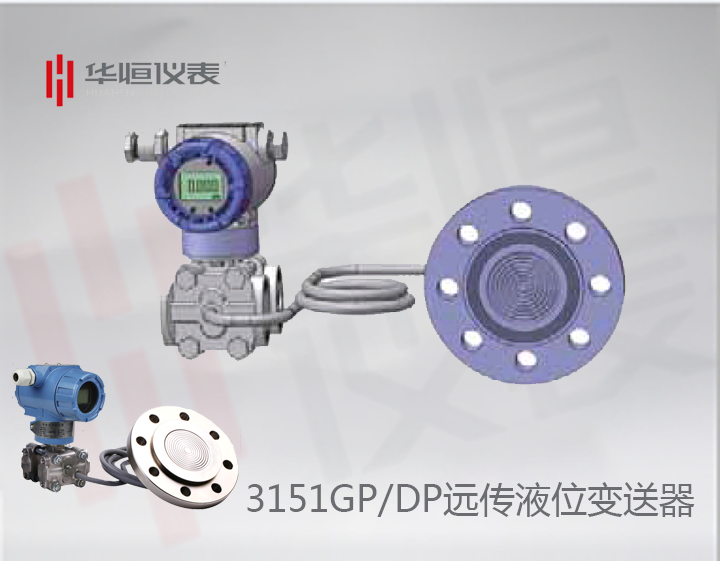

3151智能型GP/DP變送器_單法蘭液位變送器_法蘭遠傳式壓力/差壓液位變送器 | ||||||||||||
信息來源: 液位變送器廠家 | [ ] 點擊量: 7042 | ||||||||||||
|
3151智能型GP/DP變送器_單法蘭液位變送器_法蘭遠傳式壓力/差壓液位變送器技術推薦 |
|
使用對象:液體、氣體或蒸汽 | ![]() |
測量范圍:見選型規格表 | |
輸出信號: 4~ 20mA dc.輸出,疊加HART協議數字信號(兩線制) | |
電源:外部供電24V dc. ,電源范圍12V ~ 45V | |
危險場所安裝:隔爆型ExdIIBT5Gb ; 本安型ExiallCT4/T5/T6Ga; |
|
遷移特性:在最小量程(量程壓縮比為40: 1 )時,最大正遷移零點是39/40倍的量程上限值,最大負遷移零點可以是量程下限值,絕對壓力變送器無負遷移。( 不管輸出形式如何,正負遷移后,其量程上、下限均不得超過量程的極限) | |
溫度范圍:電子線路板工作在-40~ 85°C ; 敏感元件工作在-40~ 104°C ; 儲存溫度工作在-40~ 85°C ; 帶數字顯示工作在-25~75°C (運行) ; -40~ 85°C (無損壞) |
|
相對濕度: 0~ 95% | |
超壓極限: 量程3到8承受0(絕對壓力) ~ 13.78MPa壓力變送器不損壞; 量程9壓力不超過31.29MPa ; 量程0壓力不超過51.4MPa ; 正常工作壓力在3.43kPa(絕對壓力)至量程上限。 |
|
容積變化量:小于0.16cm3 |
|
阻尼: 時間常數在0.2 ~ 32.0s.之間可調。 |
>
精度: +0.1%, +0.075% |
穩定性:最大量程范圍的+0.1%/12個月 |
溫度影響:包括零點和量程的溫度誤差為最大量程的+0.2%/20°C |
電源影響:小于輸出量程的0.005%/ V。 |
負載影響:只要輸入變送器的電壓高于12V,在負載工作區內無負載影響。 |
安裝位置影響:最大可產生不大于0.25kPa的零位誤差,可通過校正消除這個誤差,對量程無影響;測量本體相對法蘭轉動無影響. |
注:在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。 |
3151智能型GP/DP變送器_單法蘭液位變送器_法蘭遠傳式壓力/差壓液位變送器是工業過程控制中最為常用的一種檢測儀表,其廣泛應用于各種自控系統,如航空航天、軍工、石化、化工、油井、電力、船舶、建材、管道等眾多行業。- 、-般用在介質溫度不太高,腐蝕性不強,粘稠度不高,不容易結晶等環境下的壓力或絕對壓力的測量。
|
![]() |
特 點 |
用戶在選型前明確被測介質的溫度,腐蝕性,測量范圍,是否防爆,是否需要禁油處理,對于介質容易結晶或粘稠需要膜盒法蘭連接檢測。 ·注明測量范圍(液位高度),對于一些特殊介質,注明介質的密度。 信品及電源接地。 |
一般情況下可以用普通的壓力或差壓變送器測量,對于下列情況之一需要選擇遠傳壓力/差壓變送器
被測介質用引壓管引出時,易固化或結
測介質中含有固體懸浮物或過于粘稠,容易堵塞引
被測介質溫度過高或有腐蝕性等,不利于直接測量
被測介質是食品或其他需要保持衛生條件,不能污染的介質。
其基本測量元件與3151壓力/差壓變送器的技術性和技術指標相同,加遠傳裝置后會(huì )出現測量精度有少量的降低,反應速度變慢,特別是毛細管超過10米,壓力比較的情況下要注意安裝位置,保證被測壓力在基本測量元件的測量范圍
被測介質用引被測介固體懸浮物或過于粘稠,容易堵塞
被測介質溫度過高或有腐蝕性等,不利于直接測量
被測介質是食品或其他要保持衛生條件,不能被污染的介質,
