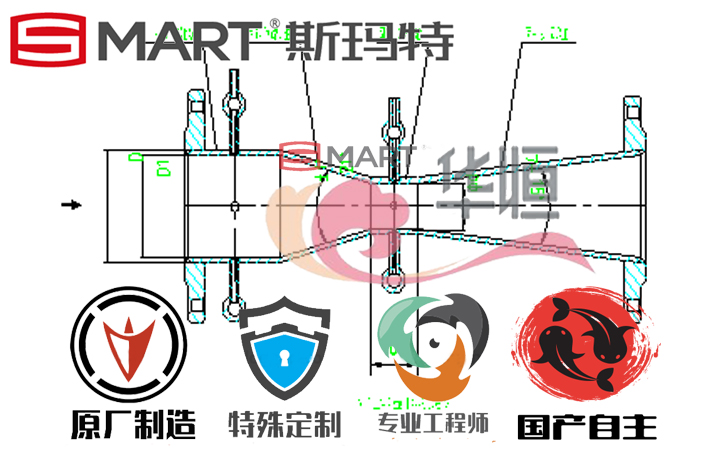

| 經典文丘里管的軸向截面見下圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21º±1º的夾角； 喉部C為直徑d的圓形筒段，其長度等于d；擴散段E為圓錐形，擴散角為7º～15º。 經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。 經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓口連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口的直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。 |
 |
經典文丘里管|文丘里流量計|壓力變送器說明|廠家|定制|規格
主要技術指標
1. 公稱直徑： 50mm≤DN≤1200mm ,超過1200mm需標定
粗鑄收縮段：100mm≤DN≤800mm
機械加工收縮段：50mm≤DN≤250mm
粗焊鐵板收縮段：200mm≤DN≤1200mm
2. 節流孔徑比β：0.3≤β≤0.75
粗鑄收縮段：0.3≤β≤0.75
機械加工收縮段：0.4≤β≤0.75
粗焊鐵板收縮段：0.4≤β≤0.7
3. 雷諾數范圍： 2×105≤ReD≤2×106
粗鑄收縮段：2×105≤ReD≤2×106
機械加工收縮段：2×105≤ReD≤106
粗焊鐵板收縮段：2×105≤ReD≤2×106
4. 精度等級：1級
經典文丘里管|文丘里流量計|壓力變送器說明|廠家|定制|規格
|
BYM-JD |
經典文丘里管 |
||||||
|
介 質 |
Y |
|
液體 |
||||
|
Q |
|
氣體 |
|||||
|
Z |
|
蒸汽 |
|||||
|
連接方式 |
|
1 |
|
法蘭連接 |
|||
|
2 |
|
帶前后直管段，對焊連接 |
|||||
|
法蘭或管段材質 |
|
C |
|
碳鋼 |
|||
|
S |
|
不銹鋼 |
|||||
|
O |
|
其它 |
|||||
|
公稱壓力 |
|
0.25 |
|
0.25MPa |
|||
|
0.6 |
|
0.6MPa |
|||||
|
1.0 |
|
1MPa |
|||||
|
… |
|
…… |
|||||
|
16.0 |
|
16MPa |
|||||
|
收縮段 |
|
C |
|
粗鑄收縮 |
|||
|
E |
|
機械加工收縮 |
|||||
|
S |
|
粗焊鐵板收縮 |
|||||
|
公稱直徑 |
|
25 |
DN25 |
||||
|
32 |
DN32 |
||||||
|
50 |
DN5 |
||||||
|
… |
…… |
||||||
|
1200 |
DN1200 |
||||||
